Termostatyczna grupa mieszająca M2 - regulator temperatury zasilania

Termostatyczną grupę mieszającą M2 stosuje się do regulowania stałej temperatury zasilania niskotemperaturowego ogrzewania powierzchniowego (podłogowego), przyłączonego do wysokotemperaturowej instalacji grzewczej. Zestaw zaprojektowany jest do bezpośredniego montowania na rozdzielaczach Viessmann ze stali szlachetnej, z nakrętkami złączkowymi 1“.

Jako czynnika roboczego można używać nie powodującej korozji wody grzewczej, zgodnej z VDI 2035 lub ÖNORM H 5195 albo też mieszaniny glikolu i wody w stężeniu do 50% glikolu. Zestaw regulacji stałowartościowej można stosować przy temperaturach czynnika roboczego w zakresie +10 do +90°C i przy ciśnieniach roboczych do 6 bar.

Zakres dostawy:

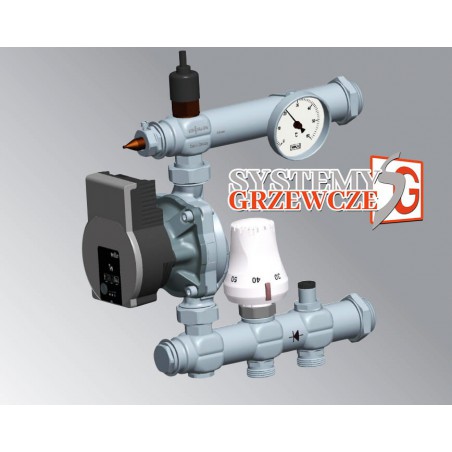

• Zawór termostatyczny zasilania, zintegrowany z belką ze stali szlachetnej, z wkrętną złączką przyłączeniową z eurostożkiem G ¾
• Głowica termostatyczna z czujnikiem zanurzeniowym (wybierane temperatury zasilania w zakresie od 20 do 50°C)
• Zawór regulacyjny powrotu, zintegrowany z belką ze stali szlachetnej, z wkrętną złączką przyłączeniową z eurostożkiem G ¾
• Wysokoefektywna pompa obiegowa WILO PARA 15-130/6-43/SC-12
• Ogranicznik temperatury maksymalne, rozwarcie styku przy 55°C
• Zawór zwrotny, zintegrowany z belką ze stali szlachetnej
• Termometr przylgowy 0-60°C, ∅ 63 mm, ze sprężyną montażową
• Uszczelki 1”

Działanie:

W termostatycznej grupie mieszającej M2 nastawia się głowicę termostatyczną na pożądaną, stałą wartość temperatury zasilania obiegu ogrzewania podłogowego (sterowanie temperaturą niezależnie od temperatury zewnętrznej). Przy temperaturach zasilania ogrzewania podłogowego, mniejszych od wartości zadanej (wybieranej dowolnie z zakresu 20°C do 50°C), głowica termostatyczna otwiera powoli zawór termostatyczny na zasilaniu wysokotemperaturowym, umożliwiając dopływ (podmieszanie) gorącej wody do obiegu ogrzewania podłogowego. Temperatura zasilania w wysokotemperaturowym obiegu grzewczym musi być co najmniej o 15 K wyższa od pożądanej temperatury zasilania ogrzewania podłogowego.

W pompie obiegowej i belce rozdzielacza zasilania następuje zmieszanie chłodnej wody z powrotu ogrzewania podłogowego z wodą gorącą z zasilania obiegu wysokotemperaturowego. Temperaturę wody zmieszanej można kontrolować na termometrze. Podgrzana woda zmieszana tłoczona jest na stronę zasilania niskotemperaturowych obiegów grzewczych. Za pompą obiegową zamontowany jest czujnik zanurzeniowy głowicy termostatycznej, która po osiągnięciu zadanej temperatury zasilania ogrzewania podłogowego zamyka zawór termostatyczny na zasilaniu wysokotemperaturowym.

Pompa obiegowa przetłacza cieplejszą wodę zmieszaną przez obiegi ogrzewania podłogowego tak długo, aż wskutek oddawania ciepła ogrzewanym pomieszczeniom temperatura wody obniży się poniżej temperatury zadanej i cykl podmieszania rozpocznie się od nowa.
